一、产品简介:

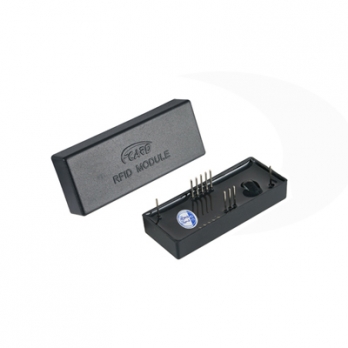

FC-100是FCARD公司的一款高性能的专用于Uem4100兼容格式ID卡解码的125KHz射频卡读卡器模块,FC-100系列模块提供WEIGEND26、WEIGEND34、ABA与TTL232通信协议于一体,采用精密集成技术设计,读卡、分析与输入输出制于一体,可独立完成对卡片解码工作。FC-100读卡模块内制读卡器LED与蜂鸣器控制引脚,通过该模块外接7805、蜂鸣器与LED指示灯可轻松制作ID卡读卡器。是目前我司多款读卡器内部模块。
FC-100系列模块可广泛应用于射频读卡器、考勤机、收费机等身份识别系统、防伪系统、互动玩具及生产过程控制等多种无线射频识别(RFID)系统。
二、产品特点:
1.支持外接收发天线
2.最远作用距离达至150mm
3.典型解码时间小于100ms
4.单电源供电,低功耗设计
5.支持韦根(Wiegand26、34)、RS232及ABA接口
6.支持uem4100兼容格式ID卡(64Bits,曼彻斯特编码)
7.引脚排列与40PIN IC插座兼容
8.封装设计适用于恶劣工作环境
9.支持蜂鸣器与LED控制器输出。
三、电源特性:
电源电压:DC5 - 6V
工作电流:50 - 70 mA
工作频率: FREQ 100-150 KHZ (标准为125KHz)
有效距离: DIS 0-150 mm
解码时间: TDEC 65- 100 ms
工作温度: TOPR 0~+70 ℃
贮藏温度: TSTR -55~+125 ℃
四、管脚排列:(采用DIP-40封装格式)
五、管教说明:
注:第4脚SEL与第17脚26/36同时位低电平,第13脚为RS232(波特率9600)输出(五个字节)。
|
