RS232/485 通信转换器
一、产品简介:
    MicroPower研制的MP-701型,是一款高质量、低价格的RS232/RS485接口转换器,实现RS232信号到RS485信号的无缝转换。采用串口(RTS,DTR)智能窃电技术,无需外部电源
二、MP701的特点:
1、可由用户自由选择供电方式:采用串口(RTS,DTR)智能窃电技术,无需外部电源; 也可直接从DB9的电源引脚处引入5~7V电源,提高输出功率。
2、数据传输速率自适应,覆盖0~115KBPS(与通讯距离有关),双端通讯,采用端口窃电方式时,36Kbps速率可通讯1200m;9600bps速率可通讯3800m
3、数据流向自控制,无需其它控制信号;
4、接口转换完全透明,一切工作自动完成,适应所有软件;
5、适用所有端口,尤其单片机串口也能用 ;
6、采用限斜率差分驱动器,使电磁干扰减到最小,同时能减少传输线终端不匹配引起的反射,因而可降低对传输线匹配的要求。
7、具有热关断保护;
8、抗ESD电压可达±8kV,特别适合于野外或工业现场的通信;
9、真正的零延时;

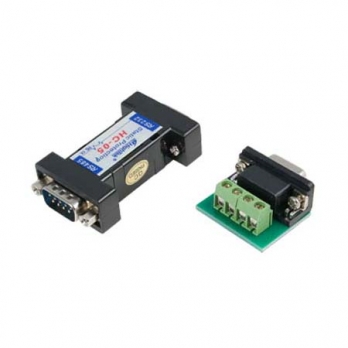

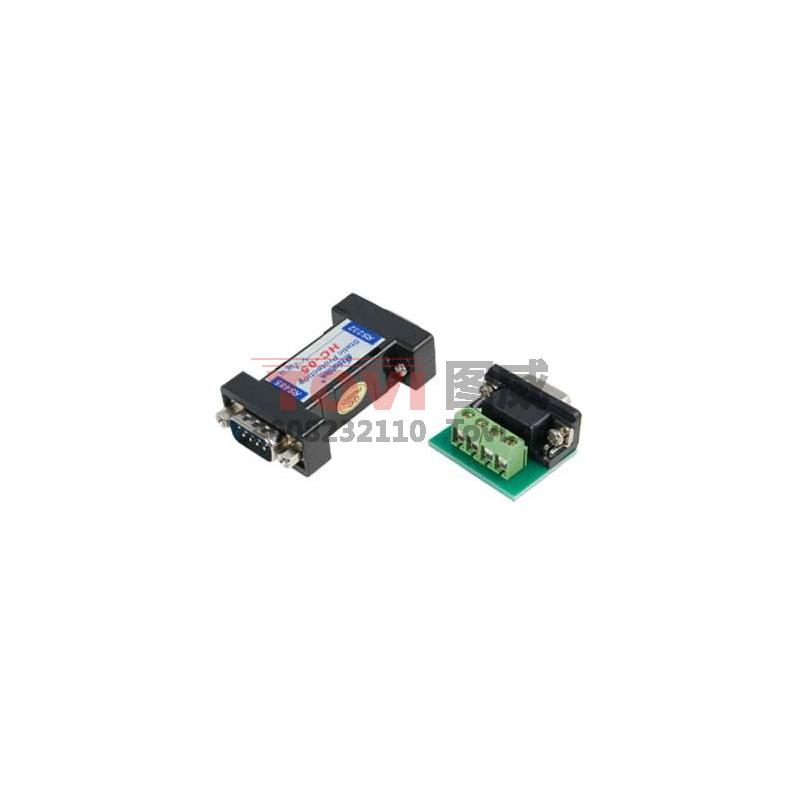

三、产品外型:
MP701的外型为:DB9-DB9;
外形尺寸为:62.3mm*33.0mm*16.8mm
四、引脚说明
1、母端(232):
引脚 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
标号 |
CD |
RxD |
TxD |
DTR |
GND |
DSR |
RTS |
CTS |
RI |
2、公端(485):
引脚 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
标号 |
V+ |
NC |
GND |
NC |
NC |
A |
NC |
NC |
B |
五、使用方法
    供电方式可由用户选择:端口窃电方式、外部供电方式。RS232端采用零Moden工作方式。
1.端口窃电方式:RS232口需提供DTR和RTS信号(正负电平均可)。
2.外部供电方式:可由以下任一引脚输入5V电压
|
